中航軟件全彩V5發送卡操作說明

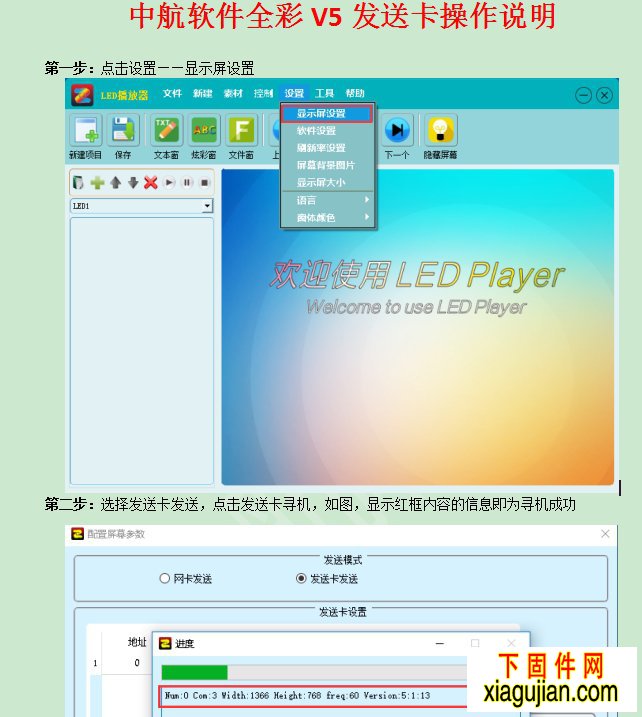

第一步：點擊設置——顯示屏設置
第二步：選擇發送卡發送，點擊發送卡尋機，如圖，顯示紅框內容的信息即為尋機成功
第三步：點擊配置屏幕參數，輸入密碼168
第四步：設置發送卡的分辨率，當LED屏幕分辨率小于電腦分辨率時，發送卡的分辨率就和電腦的分辨率保持一致；當LED屏幕分辨率大于電腦分辨率時，發送卡的分辨率就大于等于LED屏幕分辨率即可。
在這里需要注意發送卡的帶載限制：
一張發送卡最寬帶載4096，最高帶載2048；
一個網口帶載高度超過512，寬度最大1024；
一個網口高度小于等于512，寬度最大是2048；
第五步：中航軟件為了您更快的調屏，把常用的單元板信息都內置在軟件里邊，無需隨身攜帶加載文件，無需繁雜的智能設置，只需選擇相對應的單元板的加載文件，如圖，點擊選擇單元板
第六步：配置顯示屏連接，在此處，只需記住一點，正面看LED屏和正面看電腦是一個方向，分清上下左右即可。
發送卡硬件接口簡介
小4P 接視頻處理器供電使用
大4P 接電腦機箱內部供電使用
級聯輸入接口 級聯時接第二張發送卡的輸入
級聯輸出接口 級聯時接第一張發送卡的輸出
PCI接口 安裝臺式電腦機箱里邊PCI接口供電使用
DVI接口 連接電腦獨立顯卡或者視頻處理器DVI輸出
USB串口 連接電腦，調試發送參數
音頻輸入口 配合多功能卡使用
網口1/網口2 連接接收卡
DVI信號指示燈/綠色 DVI信號接通，綠燈快速閃爍
電源指示燈/紅色 電源接通，紅燈常亮
發送卡調試注意事項及常見問題
發送卡臺式機安裝：
直接將發送卡插進電腦主板PCI接口；將發送卡DVI接口連接至電腦顯卡DVI接口或者HDMI接口（連接HDMI接口時需要HDMI轉DVI轉接線）
電腦主板沒有多余的PCI插槽來插發送卡怎么辦？
直接將發送卡固定電腦機箱PCI擋板位置，用計算機大4P給發送卡供電；發送卡DVI接口連接至電腦顯卡DVI接口或者HDMI接口（連接HDMI接口時需要HDMI轉DVI轉接線）
發送卡視頻處理器安裝：
松掉DVI接口兩個固定螺絲，去掉PCI擋板， 小4p供電
發送卡DVI接口連接視頻處理器DVI輸出
帶載注意事項：
單網口最大帶載：60Hz全幀輸出，單個網口最大帶載65萬點；
單網口高度大于512點 小于等于1024點時，寬度最大1024點；雙網口最寬2048點；
單網口高度小于等于512點時，寬度最大2048點；雙網口最寬4096點。
屏幕總點數小于65萬，但高度大于512，寬度大于1024，需要兩條網線。
案例
案例：屏幕高度576，寬度1088，總點數626688小于65萬點， 實際使用需要兩條網線。
案例：屏幕高度544，寬度1152，總點數626688小于65萬點， 實際使用需要兩條網線。
案例：屏幕高度544，寬度1088，總點數591872小于65萬點， 實際使用需要兩條網線。
案例：屏幕高度520，寬度1200，總點數624000小于65萬點， 實際使用需要兩條網線。
案例：屏幕高度520，寬度1120，總點數582400小于65萬點， 實際使用需要兩條網線。
案例：屏幕高度520，寬度1040，總點數540800小于65萬點， 實際使用需要兩條網線。
常見問題：
一、臺式機連接發送卡DVI接口后電腦顯示器黑屏如何處理？
1、win7系統，按住win+p組合鍵，按向左方向鍵，敲回車即可切換。
Win10系統，按住win+p組合鍵，按向上方向鍵，敲回車即可切換。
XP系統，設置發送卡的分辨率為800*600，然后再插DVI線，切換復制模式。
2、重新插拔USB線時需要重新啟動軟件
3、發送卡接入視頻信號后，才可以與接收卡通信（只有發送卡有視頻信號輸入時，設置接收卡參數和顯示屏連接才有效）
二、如何設置多顯示器的復制模式與擴展模式？
以win7為例，在電腦桌面空白區域右鍵—屏幕分辨率—多顯示器，選擇復制這些顯示/擴展這些顯示
三、兩張發送卡 改坐標使用
1、首先，兩張發送卡是肯定要用到視頻處理器的，這里要注意一點就是視頻處理器的輸出是支持整屏的寬度高度的。
2、其次，兩張發送卡有兩種調試方法：
第一種方法就是兩張發送卡單獨調試好，然后修改面對顯示屏右邊那張卡的兩個網口的X坐標為第一張發送卡的寬度即可。單獨調試的時候就按照單張發送卡的調試方法進行。
第二種方法用標準16P排線連接兩張發送卡的級聯接口，然后修改輸出那張發送卡的地址，這樣再尋機界面就可以看到兩張發送卡了，這樣需要注意三個點：
01、兩張發送卡的分辨率需要分別設置，等于要點兩次設置；在發送卡的界面只需要選擇分辨率就可以了，別的選項不需要設置。
02、兩張發送卡的分辨率必須要是一樣的，原則就是大于等于顯示屏的實際大小
03、在顯示屏連接界面，需要配置整屏所有的接收卡，因為兩張發送卡是級聯在一起的所以實際上是一個整屏，然后按照先選擇發送卡，后選擇網口，再配置連接這樣一個順序，把四條網線的順序都排好，最后點擊發送到硬件就可以了。
在這個過程中，客戶可能會問坐標的問題，當兩張發送卡用級聯線連接起來的時候，所有網口的坐標都是軟件去計算的，不用手動修改。
四、特殊驅動芯片使用，以2038S為例
如果在選擇單元板界面沒有找到相對應的單元板的加載文件，可在接收卡界面，勾選高級，在參數設置項下面芯片類型，選擇2038S，然后再選擇相對應的掃描模式即可
五、非常規掃描方式注意事項
非常規掃描是指17~31掃的所有掃描方式，比如20掃；
非常規掃描在帶載高度上需要注意，最多帶載8個高。
