ZH系列全彩異步系統操作說明

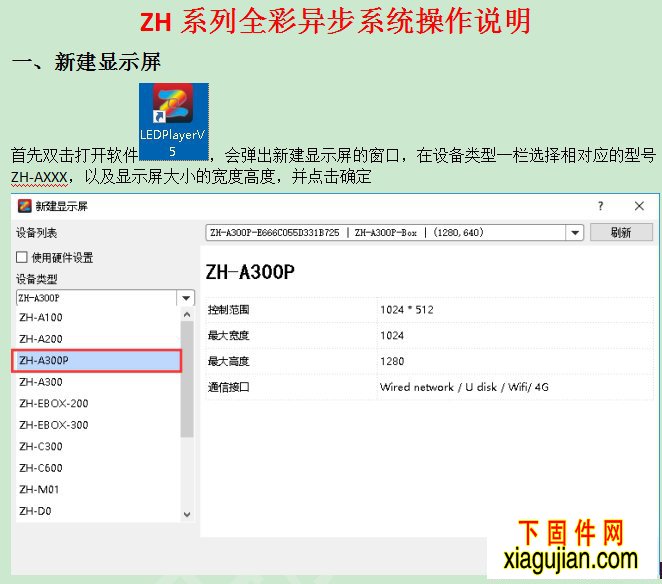

一、新建顯示屏

首先雙擊打開軟件，會彈出新建顯示屏的窗口，在設備類型一欄選擇相對應的型號ZH-AXXX，以及顯示屏大小的寬度高度，并點擊確定







二、屏幕調試

全彩異步卡出場都是有默認分辨率的，所以當顯示屏的實際點數大于異步卡默認的分辨率時，則需要修改分辨率；比如：A300P，A300的默認分辨率為1024*512，所以當顯示屏高度小于512時，則無需任何修改即可上傳內容；當顯示屏高度大于512時，則需修改A300P和A300分辨率，修改步驟如下：（A100默認分辨率是384*320，A200默認分辨率是640*480）

①點擊設置——顯示屏設置。



























②等待設備信息刷新出來以后，點擊屏幕參數下的設置按鈕，并輸入密碼168。



③選擇相應的分辨率，點擊設置，待異步卡重啟以后，再次進入此界面，選擇左上角接收卡。



④點擊接收卡界面，點擊選擇單元板，并選擇相對應廠家的單元板型號。



⑤點擊顯示屏連接，配置相應的接收卡連接關系并點擊發送到硬件。

注意：顯示屏連接界面第一張卡必須是異步卡，然后才是正確的接收卡連接。



上述步驟完成以后，顯示屏即可顯示正常。



三、編輯內容

點擊新建添加文件窗，添加素材。









四、上傳內容

以下步驟已A300P為例，A100，A200，A300除新建屏幕時型號選擇不一樣外，其他步驟都一樣

一、U盤上傳內容。

①U盤導出，點擊軟件右上角，導出按鈕。



②進入導出界面，如果添加的有時間，請勾選“時間校準”復選框，最后點擊導出。



③等待備份完成，點擊確定即可拔下U盤。



二、網線發送內容

①點擊右上角發送按鈕。



②待轉碼完成，會彈出發送界面，勾選相應設備，點擊發送即可發送內容。



三、WiFi發送內容

由于信息安全問題，該卡出廠默認WiFi開關是未打開的，所以需要客戶連接網線手動打開WiFi開關才可使用，步驟如下：

①點擊控制——異步管理。



②選中設備，點擊網絡設置。



③選擇無線網絡設置，勾選啟用，確認名稱和密碼以后，點擊設定。



④連接此WiFi即可發送內容。
