第一章 系統簡介
1.1簡介
本說明書描述了與 H808A視頻壓縮卡（簡稱壓縮卡）有關的硬件安裝、軟件安裝、系統設置、軟件使用等方面的內容，請務必按照說明書的指導進行這些工作，以確保監控系統正常、穩定地運行。
1.1. 1系統推薦配置要求
CPU Intel 單核3.G以上（8路）,Intel雙核1.6G以上(16路)
主板 具有PCI-Ex插槽的Intel 芯片組主板
主板芯片組 Intel 芯片組
內存 512M DDR或更高
硬盤 80G（根據通道數量和錄像時間確定），至少分兩個區
電源 300－400W AT
顯示器 17英寸SVGA
PCI-Ex插槽 符合PCI-Ex標準
顯卡 256M顯存，支持DirectDraw
操作系統 Windows XP，Windows 2000，Windows 2003，Windows 7, Vista
顯示驅動 DirectX 8.0以上
其他外設 聲卡、光驅等根據需要配置
注：
1、顯示器分辨率設定為1024×768，1280x1024,1440x900。
2、在系統安裝完后，在控制面版中的電源選項里將關閉硬盤、關閉監視器和系統待機等選項設置為“從不”。
3、檢查所有設備是否存在沖突，對于存在沖突的設備，可以通過調整中斷號、內存地址或者重新安裝驅動程序等方法來解決。
1.2系統參數
視頻特性
*視頻輸入：CVBS輸入
*支持制式：PAL、NTSC
*壓縮分辨率：320*280(PAL)，320*240(NTSC)
*單通道幀率：25F/S（PAL），30F/S(NTSC)
音頻特性
*語音輸入：語音線路輸入
*監聽采樣率：32KHz
*錄像采樣率：8 KHz
功能特性
硬件符合PCI-Ex 規范，圖像平滑，視頻信號清晰度高；
使用改進型H264壓縮方式，內置數字水印，防止篡改；
視頻編碼標準完全符合H264，音頻信號清楚，碼流低；
支持寬屏顯示，智能識別1024x768,1280x1024,1440x900 三種分辨率；
支持視頻定時遮蓋，具有高度監控區域保密性；
使用整合式文件結構，系統更加穩定，去除文件打包概念，有斷電保存功能
錄像輸出格式可選音視頻符合流或單獨視頻流；
單路錄像幀率在1-25幀(1-30幀) 可調
支持多路同時預覽，支持視頻預覽無級縮放
支持壓縮流/預覽流疊加時鐘，多國文字的功能
支持音視頻的實時同步壓縮
多區域多靈敏度移動偵測
支持靜態圖像捕捉
錄像格式經過數字加密，安全性高；
視頻備份為AVI格式，全面兼容微軟播放器
超低功耗設計，板卡結構緊湊，系統穩定
第二章 硬件安裝
1、打開機箱，露出主機板和PCI-Ex 插槽。
2、找一個空置的PCI-Ex插槽，并卸掉其對應的機箱擋板。
3、將壓縮卡的PCI-Ex接口對齊主機板的PCI-Ex插槽，然后將其平穩地插入插槽，合上機箱，上好螺絲，接好信號線, 完成安裝。
注： 1、在安裝板卡和計算機配件時，請斷開計算機電源。
2、不要用手直接接觸板卡金手指及其它非絕緣部分，防止接觸不良。
3、如需要使用報警主機，請與壓縮卡供應商聯系，使用相對應的產品。
第三章 驅動程序安裝
啟動系統，開始自動查找硬件，對每次彈出的硬件安裝向導都選擇“取消”，等到所有的設備檢測完畢，運行 ”\driver” 文件夾下的”DvrInst09.exe”，然后重新啟動計算機。
安裝完畢后，請進入設備管理器，檢查一下是否所有的卡都安裝成功。安裝好的設備在DVR System Device欄目中，顯示為Great DVR Device. 每個設備代表一個壓縮卡。所有驅動都安裝成功后，請關閉計算機，并重新啟動計算機，確保監控程序能正常調用視頻卡的信號。
第四章 系統程序安裝

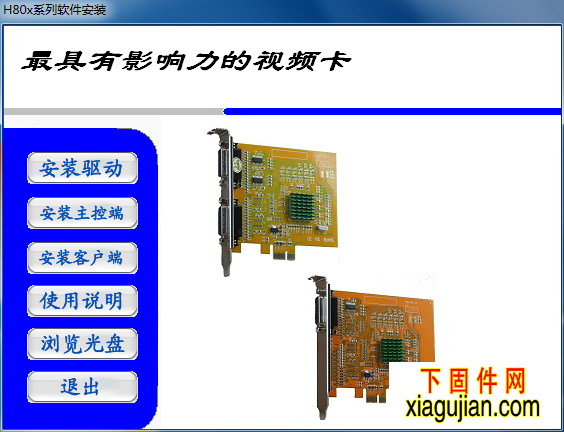

點擊光盤上的主控端安裝軟件, 出現安裝向導界面，跟隨安裝向導的指示安裝系統軟件即可。如果是中性版，則是將相應文件夾下的所有文件拷貝至硬盤即可。
注：安裝完畢后，請重新啟動計算機。具體的軟件操作請參考相應版本的軟件使用說明。
第五章 系統軟件功能和操作說明
一、主界面介紹
啟動應用軟件，顯示出主界面如下：
這時沒有登錄系統，只能夠操作視頻顯示方式。其中有綠色邊緣的的是當前通道。鼠標左鍵單擊視頻轉換為單路顯示，鼠標右鍵單擊視頻切換當前通道。
1.1 基本操作
點擊用戶登錄按鈕，彈出登錄對話框如下：
鍵入用戶名和密碼，登錄系統。系統只有一個管理員，賬號是Admin,缺省密碼是1234。
注：系統賬號和密碼區分大小寫。
再次點擊該按鈕，退出當前用戶。
點擊退出按鈕，顯示如下選擇框：
根據具體情況選擇退出系統，關閉或重啟計算機。
1.2 屏幕顯示
通過該區域的按鈕控制通道顯示視頻的位置。
在全屏幕顯示狀態下，點擊鼠標右鍵或鍵盤的“Esc”鍵可以退出全屏幕狀態；
循環顯示狀態下，再次點擊循環按鈕可以退出循環顯示狀態；
四路、九路、十六路顯示狀態下再次點擊四路、九路、十六路顯示按鈕則按通道順序輪流顯示視頻。
顯示所有通道可以把系統所有通道都顯示到屏幕上。
另外，用鼠標左鍵點擊視頻圖像可以單路放大顯示或者恢復多屏幕顯示方式。用鼠標右鍵點擊視頻切換該視頻為當前視頻。
1.3 手動錄像
通過手動選擇某幾路或者全部通道開始或停止錄像。
注: 錄像通道右上角顯示出來的顏色代表以下含義:
1.4 顏色調節
在界面的右邊顯示出在顏色調節面板，可以對當前通道的亮度、對比度、飽和度、色度進行調節。在調節之后，如不滿意，可以按“復位鍵”恢復到初始狀態；如滿意的話，也可以將其應用到全部通道。
1.5 云臺控制
對云臺和鏡頭進行控制。
1.6 信息顯示
顯示當前主要系統信息
二、 系統管理
點擊操作按鈕,顯示的系統管理菜單里包含如下一些選項，可以對系統的行為和歷史情況進行設置和了解。
2.1 系統設置
用來設置各種系統參數。第一次啟動系統時，要在高級設置中設置錄像所占硬盤。由于C盤是系統啟動盤，因此不允許在該盤上存放錄像文件。如果在錄像情況下設置了“高級設置”中的內容后， 最好重新啟動系統軟件。
以上是視頻設置頁面的內容
以上是云臺設置頁面的內容。
注：部分解碼器的地址比軟件地址多1，在設置地址時請注意。
以上是通用設置頁面的內容。
以上是高級設置頁面里的內容。該頁面部分內容修改后，要重新啟動系統軟件才可以生效。
2.3 定時錄像
設置通道的自動錄像計劃。當兩個任務在同一個通道上有時間段重疊時，先執行完時間早的任務，再開始下一個任務。
2.4 偵測區域
對移動偵測的區域進行設置。默認是所有區域都在偵測范圍內。通過鼠標的拖拽選擇要設置的區域。
2.5 視頻報警
對視頻丟失和移動偵測設置進行報警。可以使用電腦發聲和報警主機輸出兩種方式。
以上是電腦發聲方式的設置頁面
以上是報警主機輸出方式的設置頁面。設置報警時，必須在報警設置里面添加至少一個探頭的布防狀態，其中的報警輸出可以設為否，該探頭在報警或者待警狀態都不會影像視頻報警的效果：
2.6 報警設置
選擇報警設置可以對報警設備進行設置：
允許一個報警探頭關聯幾個視頻和幾個輸出，也可以幾個報警探頭關聯一個視頻和一個輸出。
注意：報警功能的實現要另接我公司推薦的報警主機。另外，只要關聯了視頻通道，該通道的報警錄像模式就具有可實用性。在連接前，要先確認報警盒的地址和協議。
2.7 郵件設置
在移動偵測功能時可以發送郵件到指定的客戶。
2.8 日志管理
查看系統運行的歷史情況
2.9 用戶設置
:
用來對用戶進行管理
注: 該選項只有系統管理員(Admin)有權使用。
2.10 監看管理
在某個時間段禁止用戶顯示某些通道。其中第一個用戶名”Logout”指未登錄狀態。 Admin用戶無限制
2.11 快球設置
替代了高速球的操作鍵盤并且提供了巡航和報警設置。
注:針對不同的高速球F1,F2,F3… F6鍵具有不同的意義。對Pelco_P和Pelco_D協議來說，F1代表水平速度增加，F2代表水平速度減小；F3代表垂直速度增加，F4代表垂直速度減小。對ScanDome_II中：F1代表Ctrl鍵按下，F2代表Ctrl鍵松開，F3顯示掃描菜單（參見ScanDome_II說明書）。菜單鍵與ScanDome II菜單鍵意義相同。
2.12 云臺輔助
通過云臺解碼器控制雨刷，燈光等外圍設備。
2.13 版本信息
當產品運行出現異常時，可以將版本信息里的硬件信息報告給廠商或者技術支持，來確認有什么問題。
三、回放操作
在系統軟件中點擊回放按鈕，彈出用戶校驗對話框。校驗成功之后，彈出回放界面如下：
3.1 通道選擇及操作信息顯示
在回放時，可以選擇任意1～4個通道進行回放。
操作信息顯示將顯示正在進行的操作。
3.2 操作區
對回放錄像進行各種操作。但只有在單通道回放時，對其屏幕進行縮小、放大、拍照，以及對此通道的錄像進行備份。
3.3 時間顯示
設置開始播放時間。
3.4 錄像方式說明
錄像方式有連續錄像、偵測錄像、報警錄像。紅色表示連續錄像、藍色表示偵測錄像、紫紅色表示報警錄像。以對應時間區中的錄像片段屬性。
3.5 日期時間選擇
在這個區域中，可以選擇回放日期和時間。在選擇了日期之后，通過鼠標點擊錄像通道的時間位置定位開始播放時間。時間標尺可以通過鼠標點擊改變精度，選擇24小時或者2小時。這一時段的錄像片段由相應顏色的管道來表示。
3.6 備份說明
點擊備份按鈕，出現對話框如下：
設置好備份開始和結束時間，點擊“開始”按鈕備份通道視頻。備份完成的視頻以avi形式存儲，安裝了備份文件夾內的解碼引擎后，可以利用媒體播放器等第三方軟件觀看。
